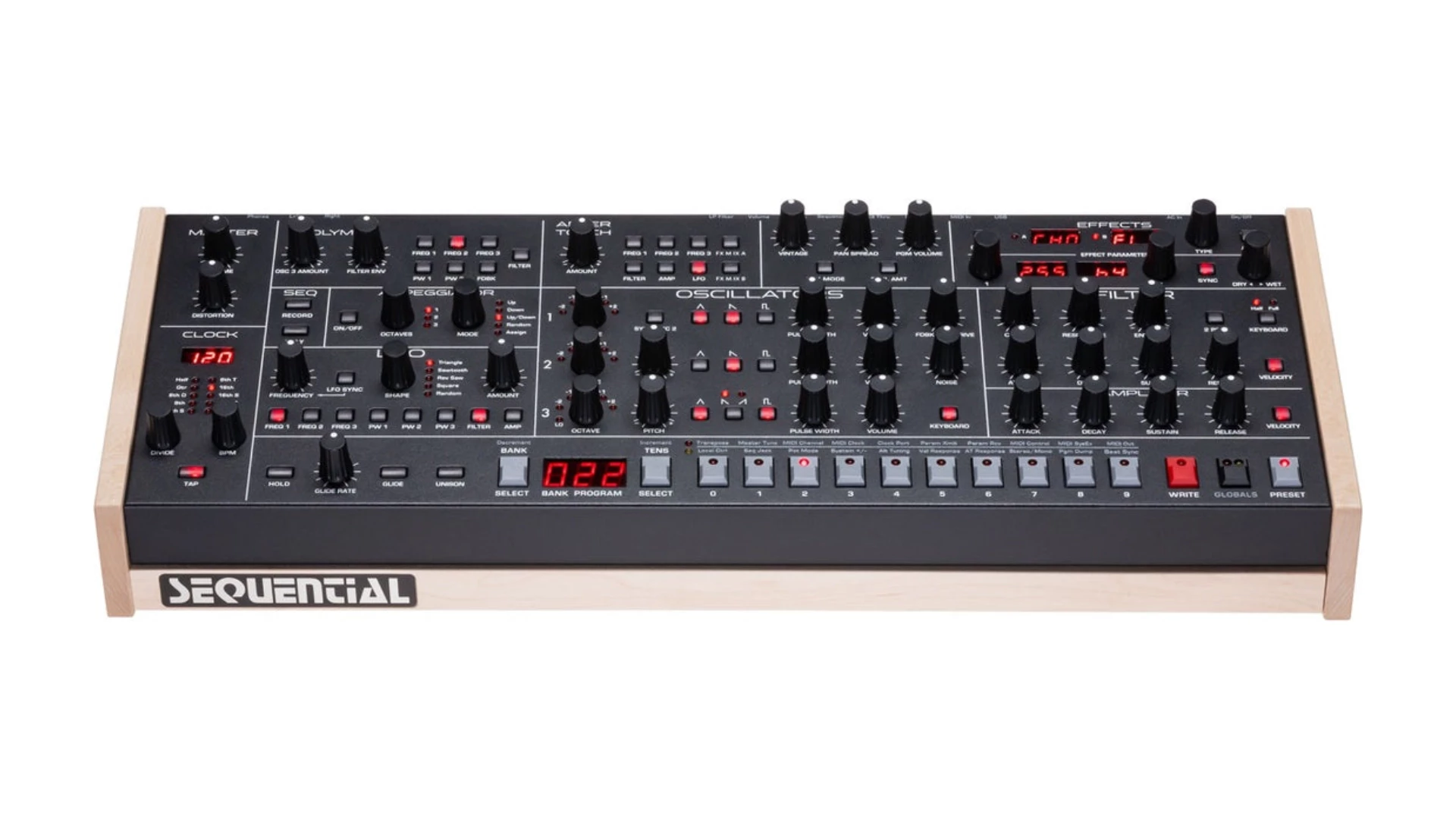

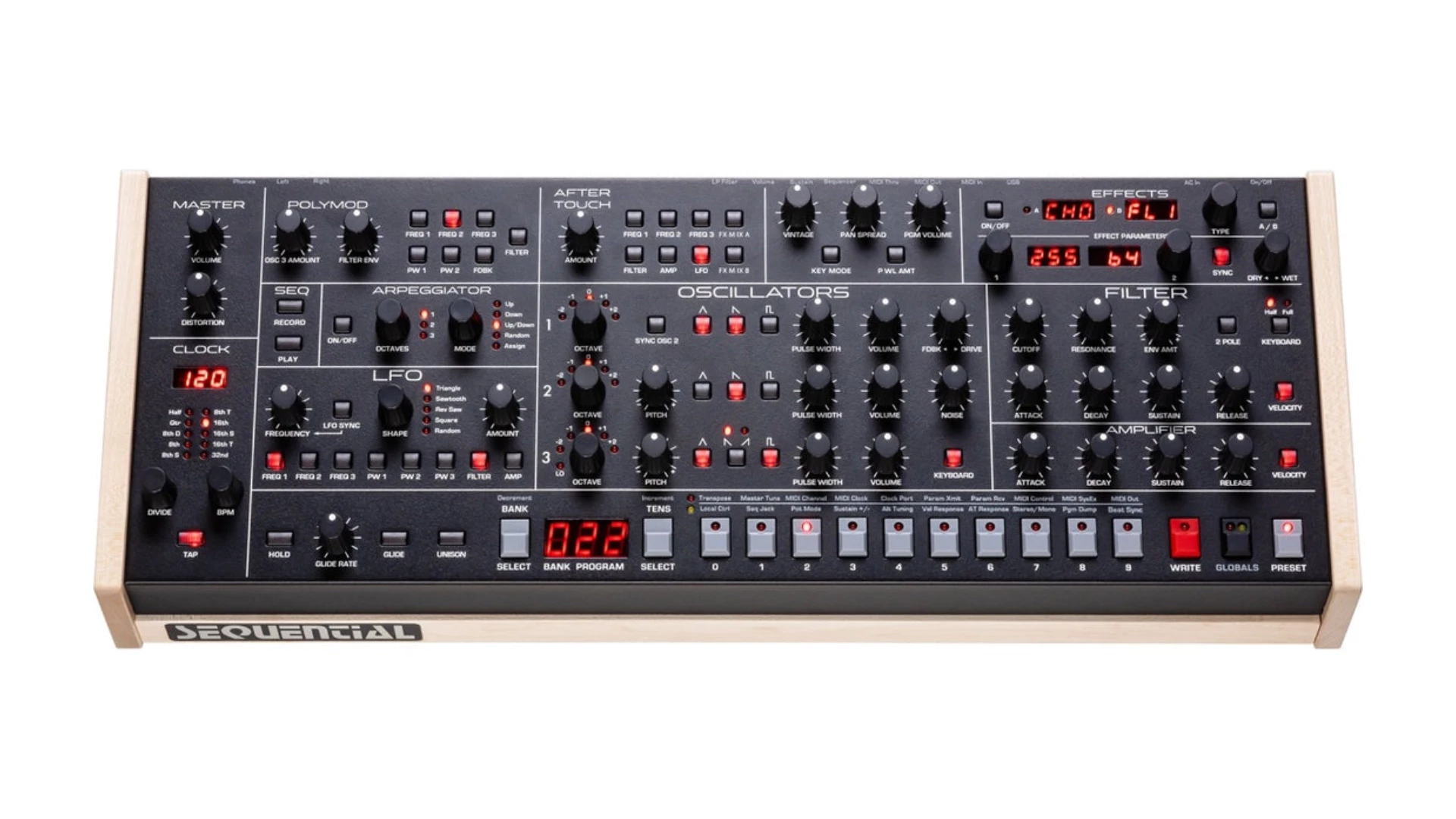

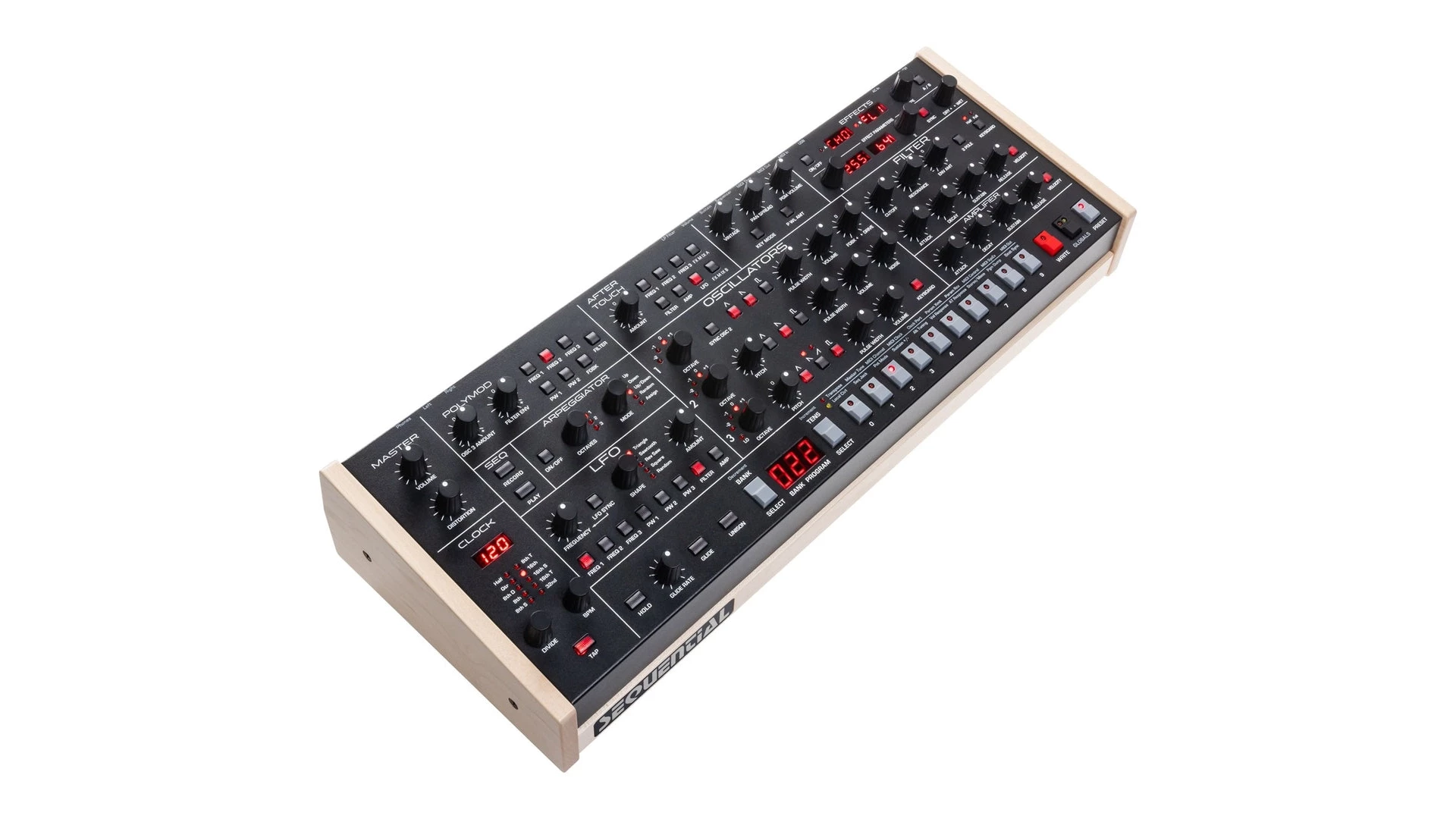

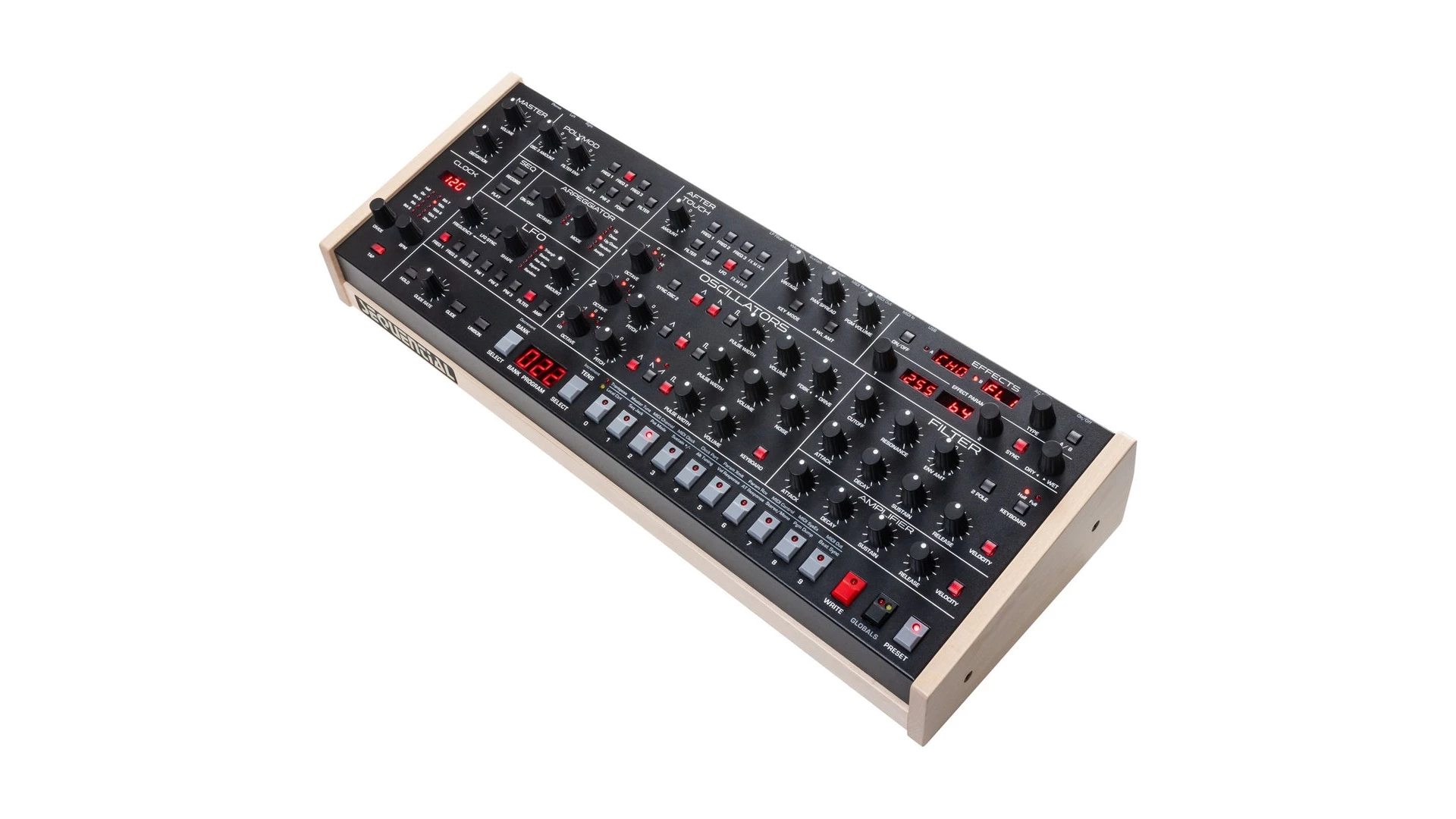

Trigon-6桌上型音源機模組模組規格：

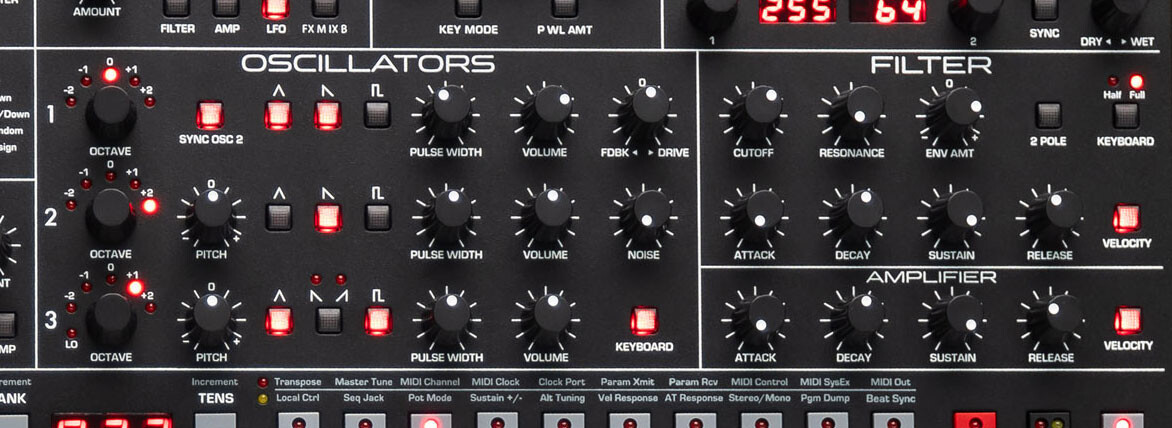

振盪器

▲ 每個音色三個獨立的 VCO

▲ 可同時選擇波形：三角波、鋸齒波、反向鋸齒波和可變寬度脈衝波

▲ 每個振盪器脈衝寬度

▲ 硬體同步：振盪器 1 同步到振盪器 2

▲ 鍵盤追蹤開/關（振盪器 3）

▲ 低頻模式（振盪器 3）

▲ 振盪器反饋和驅動控制，用於增加訊號飽和度

▲ 白噪音來源

低通濾波器

▲ 每個音色可切換雙/四極、獨立、諧振、低通濾波器

▲ 透過共振控制可以驅動濾波器自我振蕩

▲ 雙極濾波器波封曲線量

▲ 波封曲線量力度調制 鍵盤跟蹤：關閉、一半、全部

濾波器波封曲線

▲ 四段 (ADSR) 波封曲線發生器

▲ 波封曲線量之力度調變

放大器波封曲線

▲ 四段 (ADSR) 波封曲線發生器

▲ 波封曲線量之力度調變

低頻振盪器

▲ 五種波形：正弦波、鋸齒波、反向鋸齒波、方波和隨機（採樣保持）

▲ LFO 同步

▲ 初始量

▲ 調變目標：振盪器 1 頻率、振盪器 2 頻率、振盪器 3 頻率、振盪器 1 脈衝寬度、振盪器 2 脈衝寬度、振盪器 3 脈衝寬度、濾波器截止頻率、放大器 (VCA)

POLY MOD

▲ 來源訊號：振盪器 3（雙極）和濾波器波封曲線（雙極）

▲ 目標參數：振盪器 1 頻率、振盪器 2 頻率、振盪器 3 頻率、振盪器 1 脈衝寬度、振盪器 2 脈衝寬度、濾波器截止頻率、反饋量

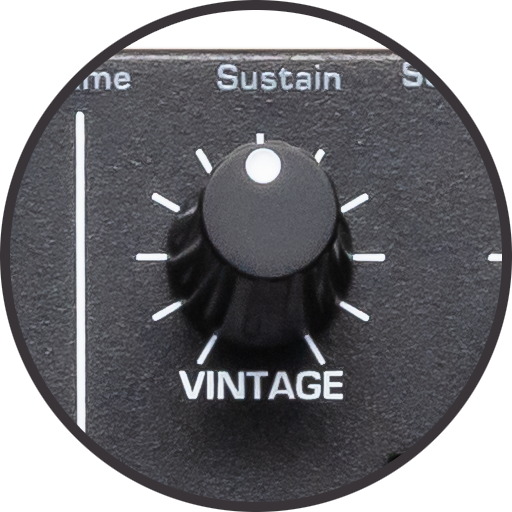

復古旋鈕

▲ 透過添加各組件操作行為的音色間變化來重建復古合成器特性

觸鍵後感應（AfterTouch）

▲ 訊號來源：通道（單音）觸鍵後感應，雙極量

▲ 目標參數：振盪器 1 頻率、振盪器 2 頻率、振盪器 3 頻率、LFO 量、放大器波封曲線量、濾波器波封曲線量、FX 混音 A、FX 混音 B

時脈

▲ 主時脈，並有輕拍計算拍速（Tap Tempo）

▲ BPM 控制和顯示

▲ MIDI 時鐘同步

琶音器

▲ 可選擇的音符值：16 分音符、8 分音符三連音、8 分音符、附點八分音符、四分音符 ▲ 有一、二或三個八度音程範圍

▲ 可向上、向下、向上/向下、隨機和分配模式

編曲器

▲ 最多 64個步進拍點和休止符的多音步進編曲器

效果器

▲ 立體聲類比失真效果器

▲ 雙 24 位 48 kHz 數位效果器，包括：殘響（房間、大廳、平板、彈簧）、延遲（全帶寬數位延遲和類比Bucket Brigade Delay）、合唱、Flanger、相位移相器和環形調變器

▲ 延遲同步

▲ 真實旁通在關閉數位效果器時保持全類比訊號路徑

性能控制

▲ 保持（Hold）開關讓音符持續演奏長音

▲ 複音滑音

▲ Unison齊奏（單音）模式，可配置音色數量，從一個到全部六個音色，和弦記憶和按鍵模式

▲ 預設開關：打開時，前面板處於活動狀態–所見即所得

音色存儲

▲ 10 個音色庫（每個音色庫中有100個音色），共 500 個用戶音色和 500 個原廠音色 ▲ 直接音色使用，包括一鍵使用當前的 10 個音色組

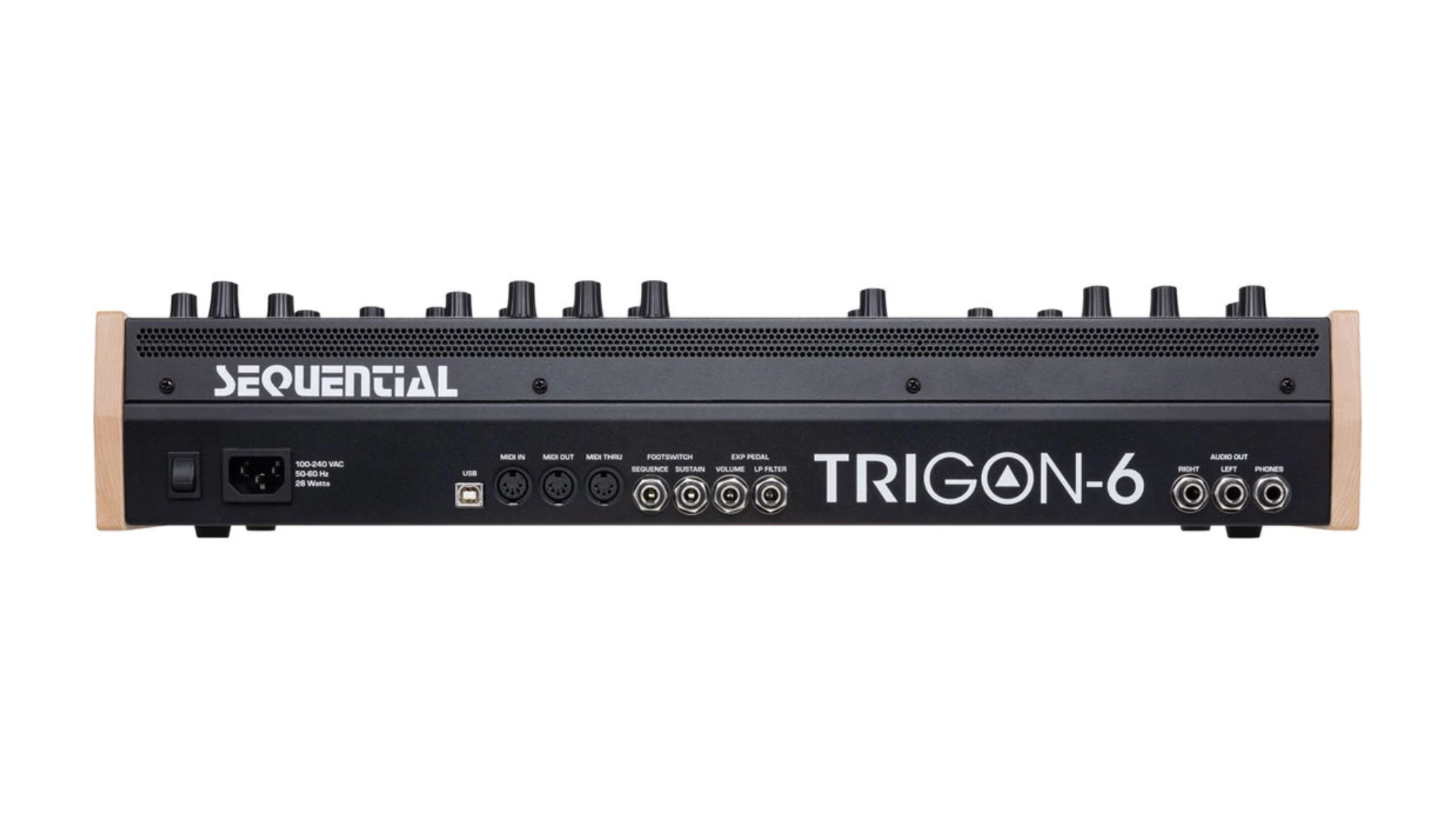

輸入/輸出端

▲ 左/單聲道和右聲道音頻輸出端（2 個 1/4 英吋插孔）

▲ 耳機輸出端（立體聲，1/4 英吋插孔）

▲ MIDI 輸入、輸出和 Thru 經過輸出端

▲ 用於雙向MIDI傳輸的USB連接埠

▲ 濾波器截止頻率表情踏板輸入端

▲ 音量表情踏板輸入端

▲ 延音踏板輸入端

▲ 編曲器啓動/停止踏板輸入端

電源

▲ 用於內部電源的 IEC 交流電源插座

▲ 可在 100 至 240 伏交流電（50 至 60 赫茲）下全球運行；最大功耗 30 瓦

物理規格

▲ 尺寸：55.88 cm（L） x 21.46 cm（W） x 11.53 cm（H）

▲ 重量：4.96公斤

▲ 楓木側板
